25. 8. 2021
Umělá inteligence analyzuje data z bez-zátěžového testování převodovek kolejových vozidel

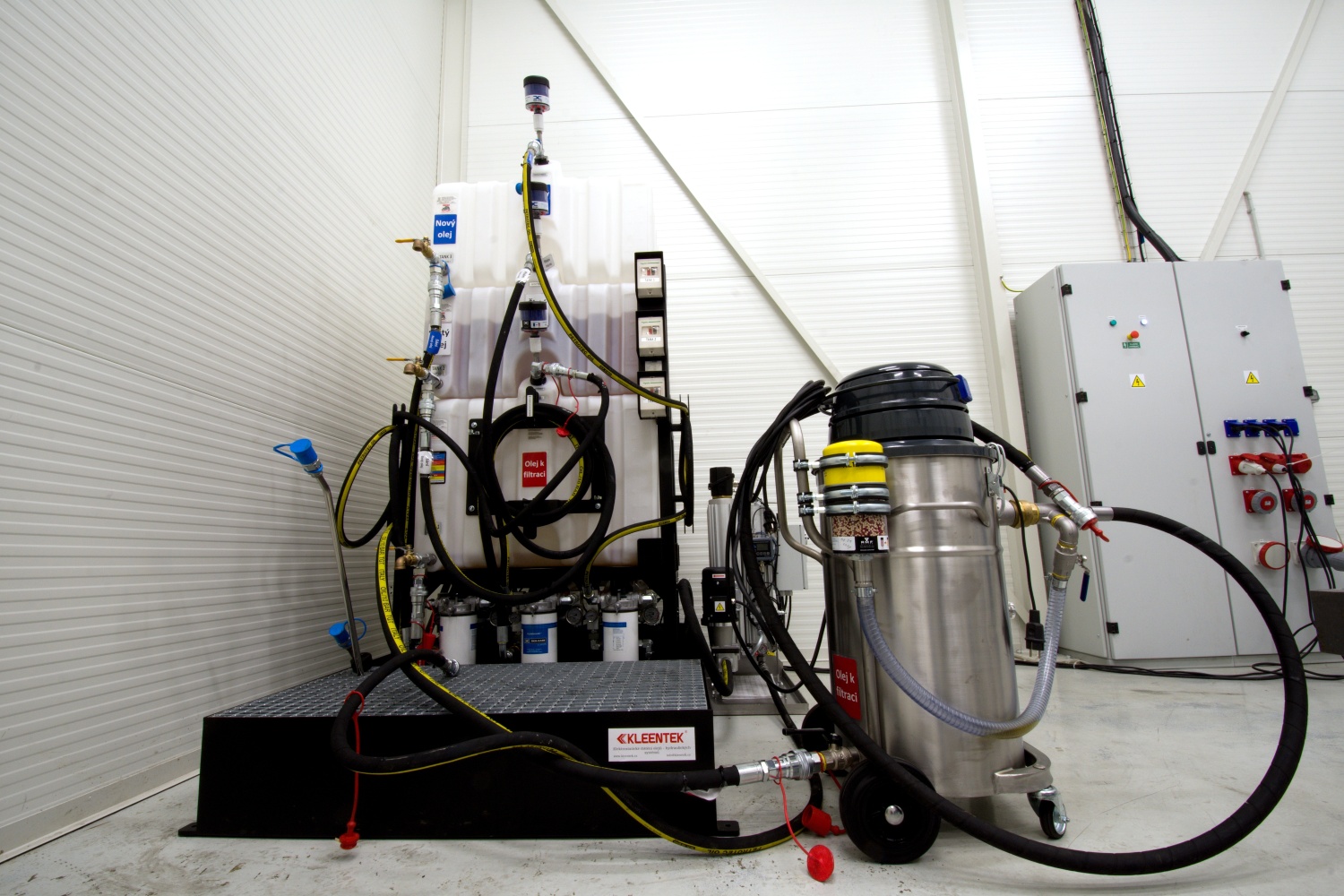

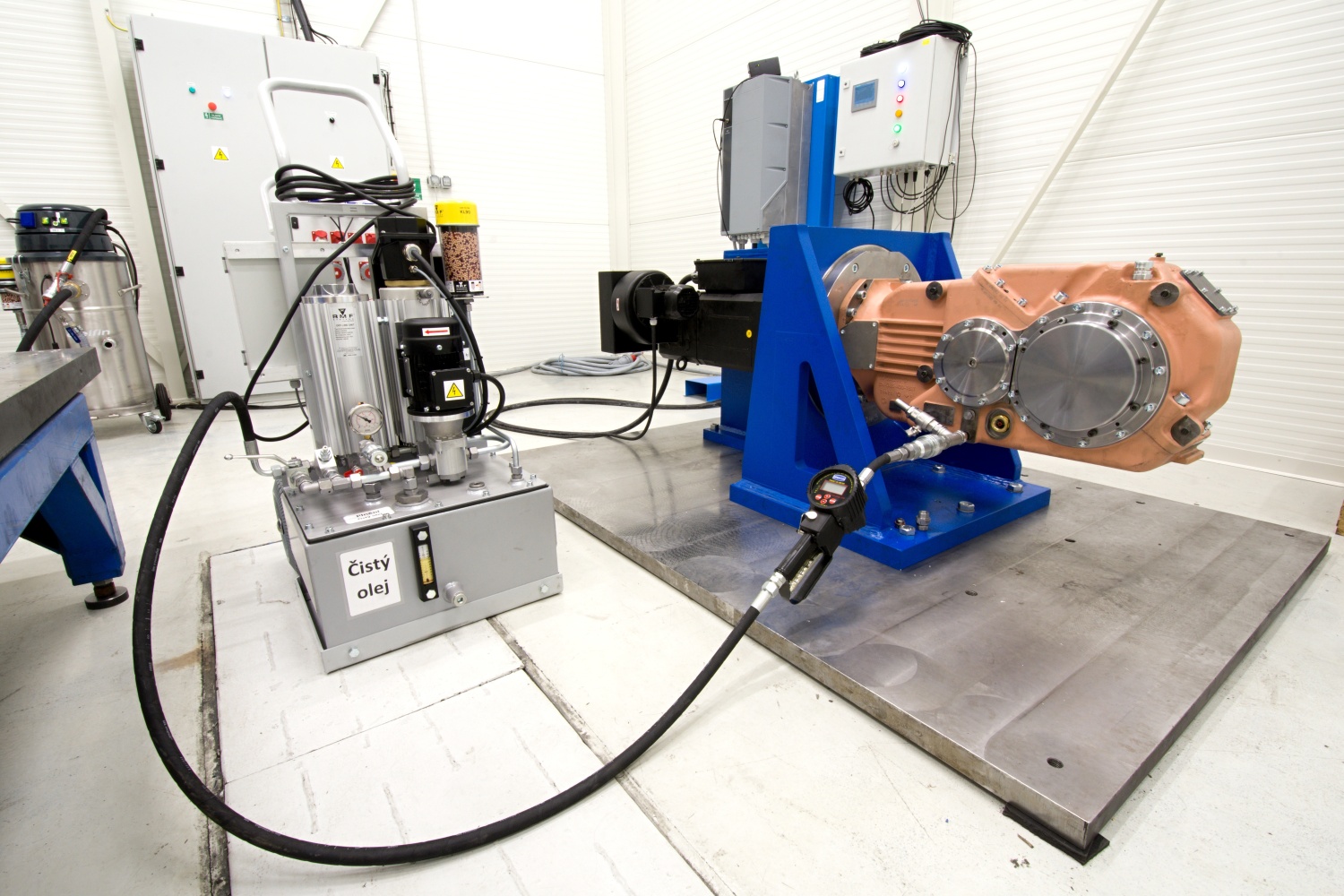

Wikov otevřel nové pracoviště pro bez-zátěžové zkoušení kolejových převodovek, které je vybaveno dvěma na sobě nezávislými zkušebními stanovišti pro celé spektrum typů převodovek od čelních, přes kuželo-čelní až po speciální planeto-kuželové. Zároveň, aby se během zkoušení minimalizoval vliv mezi první a poslední zkoušenou převodovku z dané série, je zkušebna vybavena automatizovaným systémem pro filtraci a ohřev oleje. Díky tomuto systému jsou převodovky plněny čistým ohřátým olejem o stále stejném množství a teplotě, které zajišťuje speciální plnička s měřením.

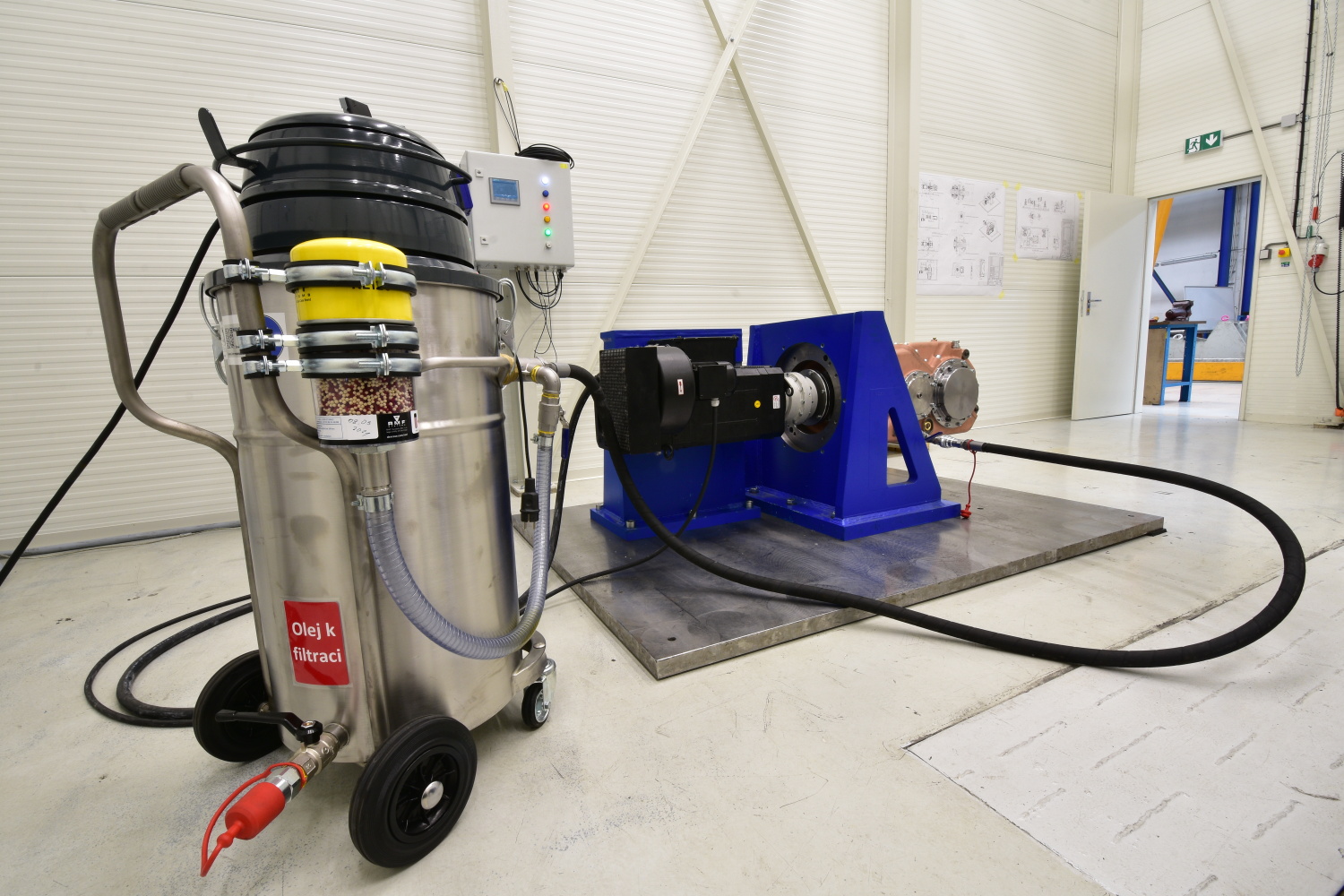

Z hlediska pohonné jednotky je každé pracoviště vybaveno asynchronním motorem (ASM) schopného točit vstupní hřídelí převodovky až do ±7500 ot/min. ASM ve vazbě s frekvenčním měničem (VSD) disponuje dostatečným výkonem pro požadovanou dynamiku bez-zátěžových testů.

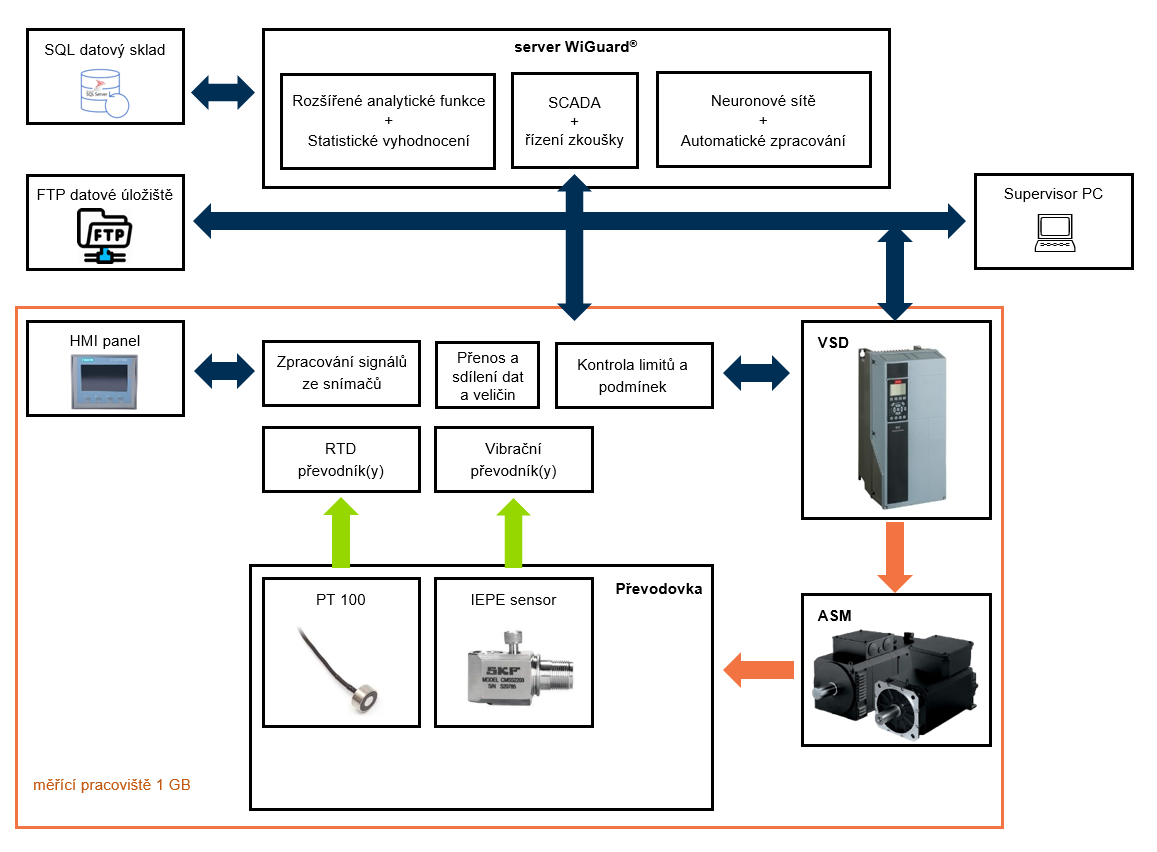

Celý pohonný blok je doplněn o online monitoring WiGuard®, vyvinutý přímo ve Wikovu, který slouží pro záznam a automatické vyhodnocování teplot a vibrací. Systém identifikuje převodovku podle jejího typu a sériového čísla. Ze serveru si automaticky stáhne nastavení limitů pro jednotlivá čidla, intervaly pro jednotlivé záznamy a časovou osu zkoušených otáček, na základě které poté nastavuje požadavky do frekvenčního měniče.
V průběhu zkoušky pak ukládá zpět na úložiště serveru hodnoty měřených veličin a vybrané charakteristické veličiny z frekvenčního měniče. Tyto hodnoty zároveň průběžně verifikuje v rámci limitů pro danou fázi zkoušky. Také v nastavených časových okamžicích je sejmut časový záznam vibrací jednotlivých čidel, které jsou podrobeny FFT analýze a vyhodnocování stavu vibrací na bázi umělé inteligence. Umělá inteligence s využitím neuronových sítí je nastavena na rozpoznání závad převodovky spojených s ozubením, ložisky či nevývahou. V případě, že systém detekuje závažnou chybu, je daná zkouška předčasně zastavena. V případě, že celá zkouška proběhla bez závažné chyby, je tato ukončena, data uložena a následně vyhodnocena. Systém sběru dat navíc umožňuje dodatečné vyhodnocení a srovnání převodovek v rámci zkoušené série. Toto srovnání je založené na statistickém zpracování dat uložených k dané sérii převodovek na serveru.
